（一種用于除濕機的排水結構及除濕機的制作方法）

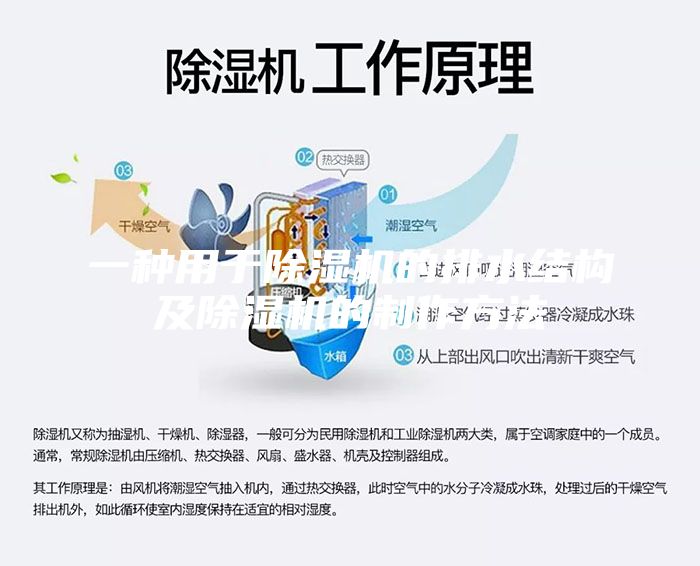

　　1.本實用新型涉及除濕機技術領域，特別涉及一種用于除濕機的排水結構及除濕機。背景技術：2.目前現有的家用除濕機通常設有兩種排水方式，以滿足不同濕度除濕要求，其排水結構通常包括托水盤、設置在托水盤下方的水箱，托水盤設于蒸發器的下方，用于承接冷凝水，托水盤上設有導水槽、溢水口和排水管，用于將冷凝水排出。上述結構的除濕機排水裝置，當用導水槽排水時，為了消除滴水聲，保證冷凝水能沿導水管排入水箱中，將導水槽設置為漏斗形狀，使導水槽出水端開口較小并貼緊水箱入口，以使冷凝水能沿著水箱壁順流而下，避免產生噪聲，然而，由于導水槽出水端開口較小，雖然能消除水滴噪聲，但是容易堵塞，一旦堵塞，容易造成冷凝水溢出，引起安全隱患。另外，為了保證排水管位置較低，以便于冷凝水能從托水盤中排出，通常會設置收集槽，使冷凝水聚集于收集槽中，便于排水管排水，但是，收集槽的外槽壁溫度較低，容易出現凝露現象，因水箱設有箱蓋，這些凝露無法流入水箱中，容易沿著水箱外壁下流至機身或地面，產生安全隱患，嚴重時會引發電氣元件短路致火災，影響產品的安全性能?？梢?，現有技術還有待改進和提高。技術實現要素：3.鑒于上述現有技術的不足之處，本實用新型的目的在于提供一種用于除濕機的排水結構及除濕機，旨在解決現有的排水結構容易出現溢流和噪聲較大的缺陷。4.為了達到上述目的，本實用新型采取了以下技術方案：5.一種用于除濕機的排水結構，包括托水盤和水箱，所述水箱設置于托水盤的下方，所述托水盤設有收集槽、下水通道和排水管，所述收集槽與下水通道之間設有隔板，所述隔板設有凹口，所述排水管設置于托水盤正對收集槽的側壁上，所述水箱設有箱蓋，其中，所述下水通道為l形結構的水流通道，包括下水部和引流部，所述引流部設置于收集槽底板與箱蓋之間，所述箱蓋為向下凹陷的蓋體，所述箱蓋設有入水口。6.所述用于除濕機的排水結構中，所述箱蓋上對應收集槽的位置設有凹槽，所述入水口設置于凹槽與水箱側壁相接處。7.所述用于除濕機的排水結構中，所述入水口為長條形的槽口。8.所述用于除濕機的排水結構中，所述引流部的底板和凹槽的底板均呈傾斜設置。9.所述用于除濕機的排水結構中，所述凹口的位置高于排水口的位置。10.所述用于除濕機的排水結構中，所述托水盤還設有溢水口。11.一種除濕機，所述除濕機包括壓縮機、蒸發器、冷凝器及排水結構，其中，所述排水結構為如上所述的用于除濕機的排水結構，所述排水結構包括托水盤和水箱，所述托水盤設置于蒸發器的下方，所述水箱設置于托水盤的下方。12.有益效果：13.本實用新型提供了一種用于除濕機的排水結構及除濕機，所述排水結構通過設置l形下水通道，具有較寬的橫截面積，既可以避免堵塞，又能通過改變水流方向降低滴水噪聲，所述水箱箱蓋為向下凹陷的箱蓋，既能收集下水通道流出的冷凝水，又可收集托水盤底部的凝露，避免凝露溢流出水箱外，造成安全隱患，同時起到導流作用，將冷凝水和凝露均導入至入水口，從入水口沿水箱壁流入水箱中，避免水直接滴入水箱產生噪聲，起到收集、緩沖作用，降低噪聲。上述結構的排水結構，具有噪聲小，不發生溢流的特點，可廣泛用于除濕機中。附圖說明14.圖1為本實用新型提供的用于除濕機的排水結構的結構示意圖。15.圖2為除濕機的結構示意圖。16.圖3為圖2中a處的放大圖。17.附圖中標記：1?托水盤，2?水箱，3?蒸發器，4?收集槽，5?下水通道，6?排水管，7?溢流口，8?隔板，9?凹口，10?下水部，11?引流部，12?箱蓋，13?凹槽，14?入水口，15?引流部底板，16?凹槽底板，17?壓縮機，18?冷凝器。具體實施方式18.本實用新型提供一種用于除濕機的排水結構及除濕機，為使本實用新型的目的、技術方案及效果更加清楚、明確，以下參照附圖并舉實施例對本實用新型進一步詳細說明。應當理解，此處所描述的具體實施例僅用以解釋本實用新型，并不用于限定本實用新型。19.在本實用新型實施方式的描述中，需要說明的是，術語“內”、“外”、“上”“下”、“左”、“右”等指示的方位或位置關系為基于附圖所示的方位或位置關系，或者是該發明產品使用時慣常擺放的方位或位置關系，僅是為了便于描述本發明和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本發明的限制。術語“設置”、“連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對于本領域的普通技術人員而言，可以具體情況理解上述術語在本實用新型中的具體含義。20.請參閱圖1?3，本實用新型提供一種用于除濕機的排水結構，所述排水結構包括設置在除濕機蒸發器3下方的托水盤1和設置在托水盤1下方的水箱2，所述托水盤1用于收集蒸發器3產生的冷凝水，所述水箱2用于儲存冷凝水。所述托水盤1為一開口向上的托盤，托水盤1的中部設有向下凹陷的收集槽4，所述收集槽4為倒梯形結構，所述收集槽4的一側設有下水通道5，用于將托水盤1中的水導至水箱2中，所述托水盤1正對收集槽4的位置設有排水管6，用于將托水盤1中的水通過外接管直接排出室外，所述托水盤1上還設有溢流口7，所述溢流口7在下水通道5或排水管6無法及時將托水盤1中水排走時，可通過溢流口7排入水箱2中。所述下水通道5與收集槽4之間設有隔板8，所述隔板8設有凹口9，所述凹口9的位置高度高于排水管6的位置高度，從而使得，當打開排水管6時，冷凝水會優先從排水管6排走，當堵住排水管6管口時，收集槽4的冷凝水會漫過凹口9，從下水通道5流入水箱2中。21.具體的，如圖3所示，所述下水通道5為沿著收集槽4側壁和底板設置的l形結構的水流通道，所述通道的橫截面積較大，可容許大水流通過，不易堵塞，所述下水通道5包括水流方向?yàn)榇怪毕蛳碌南滤?0，和水流方向?yàn)闄M向流動的引流部11，所述引流部11位于收集槽4與水箱2箱蓋12之間，從而使得，冷凝水不會直接由下水部10垂直滴落至箱蓋12上，而是通過引流部11改變水流方向及降低流速后，再流至水箱箱蓋12上，避免發出噪聲。進一步的，所述引流部11設置于收集槽4底部，從而使得，當收集槽4底面出現凝露時，會滴入引流部中，不會出現凝露流出水箱2外的現象。22.具體的，如圖1所示，所述水箱箱蓋12為向下凹陷的蓋體，所述蓋體可將下水通道5及托水盤1底部的凝露水進行收集，一方面可避免冷凝水直接滴入水箱2產生噪聲，另一方面，可避免凝露水流出水箱2外。所述箱蓋12與收集槽4相對的位置設有凹槽13，所述凹槽13與水箱2側壁接觸處設有水箱入水口14，所述入水口14為長條形的槽口，當冷凝水或凝露流至槽口時，會沿著水箱側壁流入水箱2中，從而不會出現滴水聲，并且由于槽口為長條形，不易堵塞，從而不會出現因入水口堵塞導致的水流外溢現象。23.優選的，如圖3所示，所述引流部11的底板及凹槽13的底板均為傾斜設置的斜板，引流部11的底板靠近下水部10端的位置高于遠離下水部10端的位置，使引流部11的開口呈向下趨勢，所述水箱2箱蓋12凹槽13底板的傾斜方向與引流部11的底板傾斜方向相同，能使箱蓋凹槽13上的水向入水口14流動。所述引流部11的斜板能將冷凝水緩慢引流至水箱2箱蓋12凹槽13中，所述凹槽13的斜板能將冷凝水緩慢引至入水口14中，最后沿著水箱2側壁流入水箱2中。設置的斜板，能使冷凝水流入水箱2的過程中不產生滴答的噪聲，具有靜音效果。24.上述結構的除濕機排水結構，通過設置l形的水流通道，既可以將收集槽4中的冷凝水輸送至水箱2中，又能將收集槽4外壁的凝露流入水箱2中，避免凝露外流的現象，同時，l形的下水通道，其引流部11能改變水流方向，對下滴的水起到緩沖作用，即便具有較大的管徑，水流較大，也不會發生滴水聲。設置水箱2箱蓋12為向下凹陷的蓋體，可收集托水盤1底表面的凝露，避免凝露外溢，而箱蓋12設置的狹長的水箱2入口，一方面不易堵塞，另一方面能使水沿水箱2壁流下，避免產生滴水聲，消除噪聲。上述除濕機排水結構具有兩種排水方式，當空氣濕度小時，可通過水箱2排水，只需用堵頭把排水管6堵住即可，當空氣濕度較大時，可通過排水管6直接排水，提高排水的速度，使除濕機具有較好的適用性。25.本技術還公開了一種除濕機，如圖2所示，所述除濕機包括壓縮機17、蒸發器3、冷凝器18及排水結構，所述排水結構為如上所述的用于除濕機的排水結構，所述排水結構包括托水盤1和水箱2，所述托水盤1設置于蒸發器3的下方，所述水箱2設置于托水盤1的下方，具有排水順暢，下水通道5不易堵塞，水流噪聲小，托水盤1底部凝露不溢流的特點，具有更好的安全性和適用性。26.可以理解的是，對本領域普通技術人員來說，可以根據本實用新型的技術方案及其構思加以等同替換或改變，而所有這些改變或替換都應屬于本實用新型所附的權利要求的保護范圍。
